SH1 5-M密封式非晶合金電力變壓器

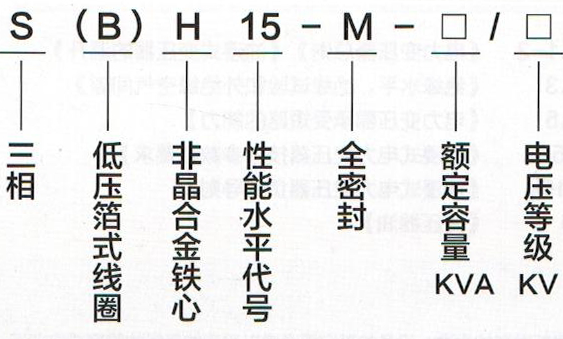

型號含義

產品概述

該產品是充油密封型。原理同密封型電力變壓器。非晶合金的基礎元素是鐵、鎳、鈷、硅、硼、碳等組成。是- -種向同性的軟磁材料，磁化功率小，不存在阻礙疇壁移動的結構缺陷，厚度極薄，只有0.027mm,填充系數相應變小，只有0.75-0.8，電阻率很高，是硅鋼板的3~6倍，硬度是硅鋼片的5倍，非晶合金材料對應力特別敏感。

SH15-M-30 ~ 2500/6~10系產品，空載損耗在GB/T6541標準值基礎上下降70%。執行標準GB/T25446-2010《油浸式非晶合金鐵心配電變壓器技術參數》。

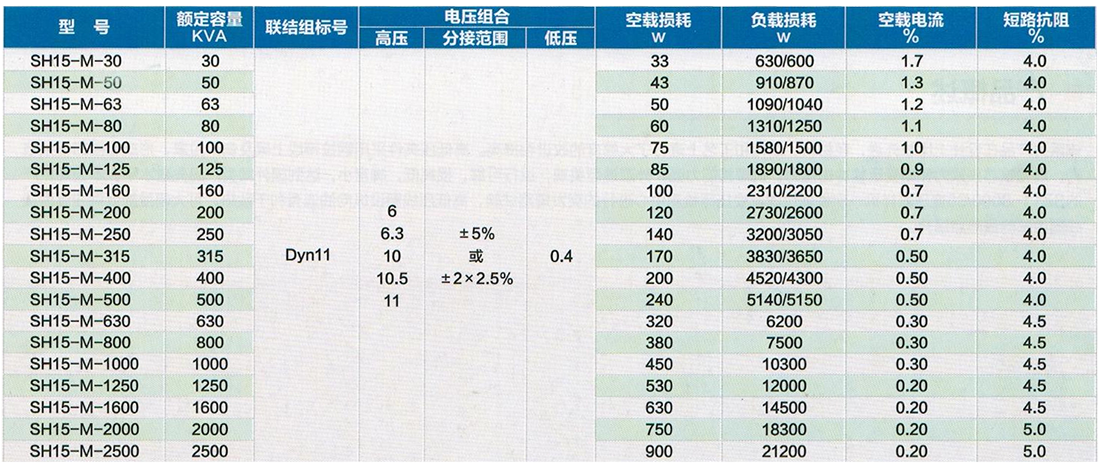

SH1 5-M密封式非晶合金電力變壓器:

注1:當鐵心為三相三柱時，根據需要也可采用Yyn0聯結組。

注2:對于額定容量為500KVA及以下的三相變壓器，表中斜線上方的負載損耗值適用于Dyn11聯結組，斜線下方的負載損耗值

適用于Yyn0聯結組。
