S11型油浸式電力變壓器

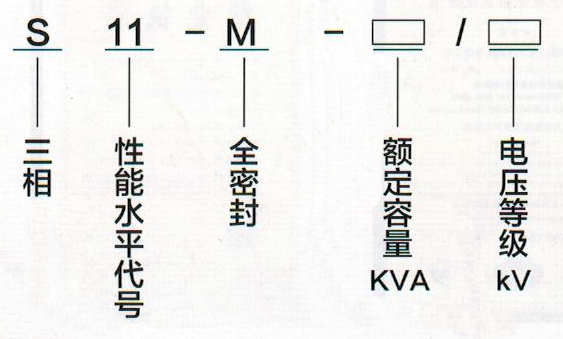

型號含義

產品概述

本公司研發生產的S11-M系列全密封油浸式電力變壓器具有低損耗、低噪音、高效率的優點，可取得良好的節能并減少污染。

全密封式變壓器與普通油浸式變壓器相比，取消了儲油柜，油體積的變化有波紋油箱的波紋片的彈性來自動調節補償，變壓器與空氣隔絕，防止和減緩油的劣化和絕緣老化，增強運行可靠性，正常運行免維護。

產品特點

1.變壓器鐵心采用進口優質冷軋硅鋼片疊積而成，大大降低空載損耗和空載電流，并對鐵心進行綁扎，保證鐵心的緊實度，降低噪音。

2.高低壓繞組用無氧銅繞制，低壓繞組500kVA及以下采用雙層圓筒式結構，630kVA及以上采用雙螺旋或四螺旋結構，高壓繞組采用多層圓筒式結構。

3.變壓器聯結組采用Dyn11，減少諧波對電網的影響，改善供電質量。

4.變壓器為全密封結構，延長使用壽命，免吊心，免維修。

5.實測噪音值低于標準。

本系列變壓器經正常運輸后，不需作吊心檢查，即可安裝有關的零部件，進行驗收項目試驗，合格后即可投入運行。

使用條件

1.zui高環境溫度: +40C

2.zui低環境溫度: -25°C

3.海拔高度:<1000m

4.zui高月平均相對濕度: 90% ( 20C )

5.安裝地點:安裝在沒有火災、爆炸危險、嚴重污穢、

化學腐蝕及劇烈振動的場所，戶內或戶外。

執行標準

GB 1094.1電力變壓器

GB/T 1 5164油浸式電力變壓器負載導則

GB/T 6451三相油浸式電力變壓器技術參數和要求

GB 2536變壓器油

JB/T 3837變壓器類產品型號編制方法

JB/T 501電力變壓器試驗導則

GB 1094.3電力變壓器絕緣水平和絕緣試驗外絕緣的空氣間隙

DL/T 572變壓器運行規程

上述標準以新發布的為準;設備的其它要求應以相應的新的專業標準為準。

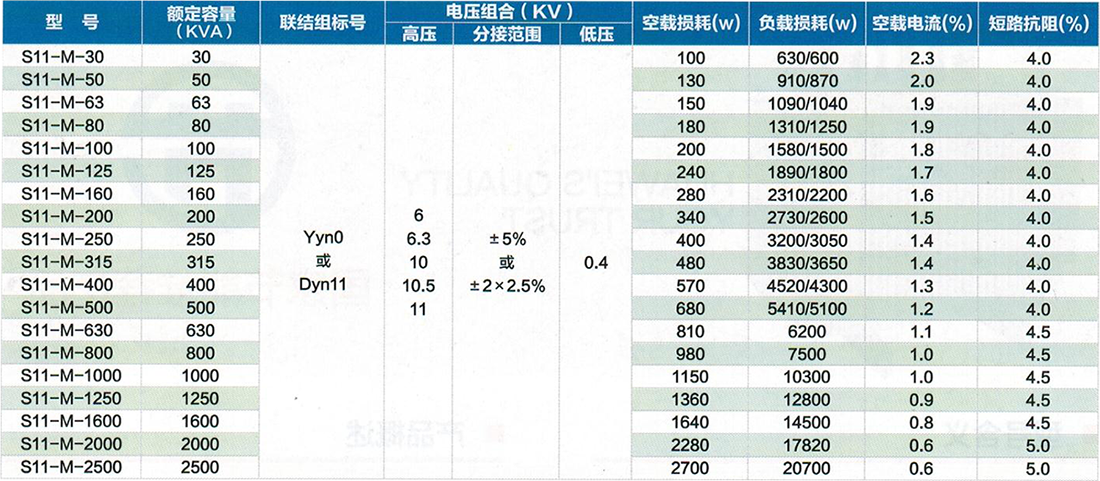

S11型10KV雙繞組系列主要產品性能參數:

注:表中斜線上方的負載損耗值適用于Dyn11或Yzn11聯結組，斜線下方的負載損耗適用于Yyn0。

S11型10KV雙繞組系列主要產品性能參數:

注:本20KV變壓器可根據客戶要求，高壓測可生產雙電壓接線。即可將變壓器輸入端根據網測20KV與10KV兩種電壓的不同而利用轉換開關切換。

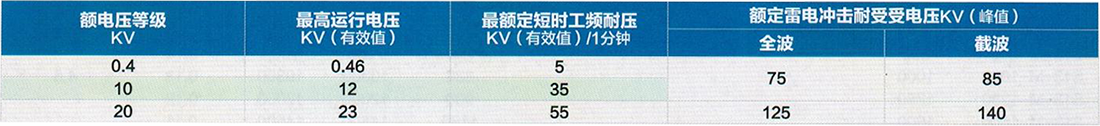

絕緣水平
