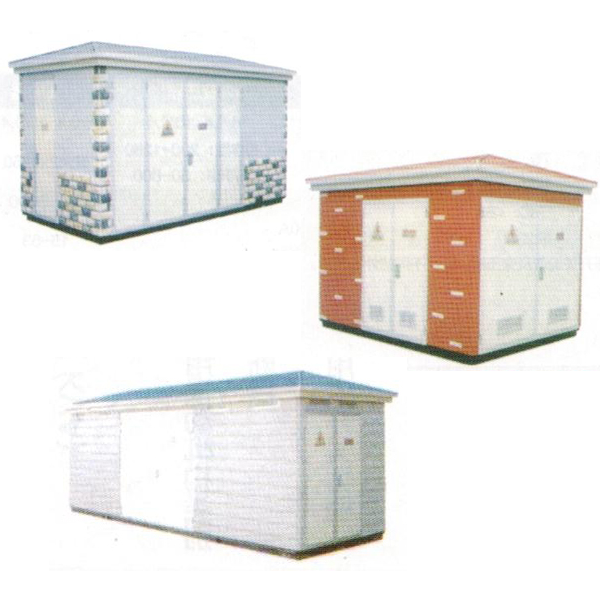

YBM預裝式變電站

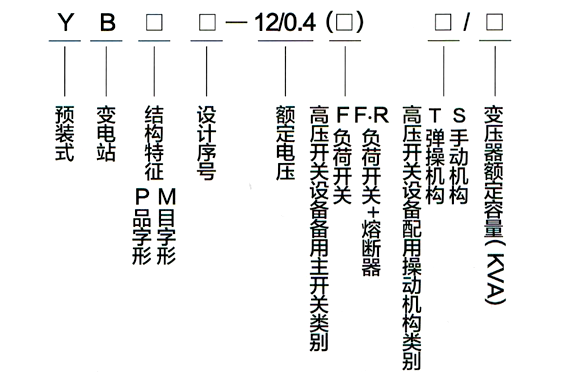

型號含義

產品概述

YBW、YBM( ZBW)系列預裝式變電站，是將高壓電器設備、變壓器、低壓;電器設備等組合成緊湊型成套配電裝置，用于城市高層建筑，城鄉建筑、豪華別墅、廣場公園、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時施工用電等場所，作配電系統中接受和分配電能之用。

YBW、YBM( ZBW)系列預裝式變電站，具有性能強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點，與常規土建筑式變電站相比，同容量的箱式變電站占地面積通常僅為常規變電站的1/10~1/5，大大減少了設計工作量及施工量，減少了建設費用，在配電系統中，可用于環網配電系統，也可用于雙電源或放射終端配電系統，是目前城鄉變電站建設和改造的新型成套設備。

本產品符合GB/T17467《高壓/低壓預裝式變電站》的標準和SD320《箱式變電站技術條件》。

正常使用環境條件

1、海拔高度: 1000m及以下:

2、環境溫度: -25C~+400C，24h周期內平均溫度不超過+35C;

3、風速:不超過35m/s;

4、空氣相對濕度:不大于0.4m/S2，垂直加速度不大于0.2m/S;

5、地震水平加速度:不超過90%(+25C);

6、使用地點，不應有導電塵埃及對金屬、絕緣物有害的腐蝕性、易燃、易爆的危險物品;

7、安裝地點無劇烈震動，垂直斜度不大于3度。

注:特殊使用條件，訂貨時與我公司協商解決。

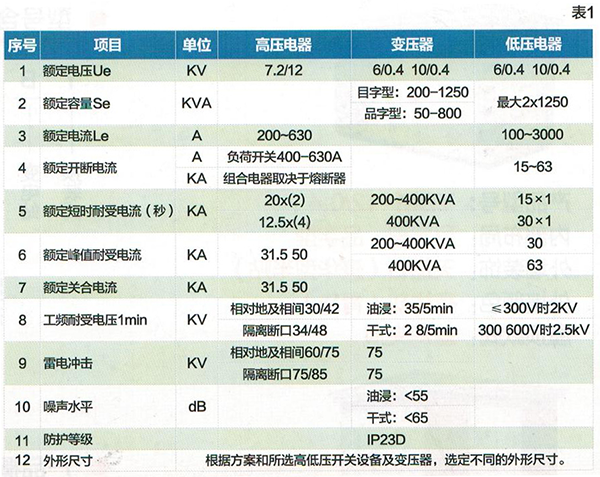

技術參數

結構特點

本產品由高壓配電裝置、變壓器及低壓配電裝置聯接而成，分成三個功能隔室，即高壓室、變壓器室和低壓室，高、低壓室功能齊全。高壓側一次供電系統，可布置成環網供電、終端供電、雙電源供電等多種供電方式，還可裝設高壓計量元件，滿足高壓計量的要求。變壓器室可選樣S9、S11以及其他低損耗油侵式變壓器和干式變壓器;變壓器室設有自動強迫風冷系統及照明系統，低壓室根據用戶所需供電方案，有動力配電、照明配電、無功功率補償、電能計量和電量測量等多種功能，滿足用戶的不同要求，并方便用戶的供電管理和提高供電質量。

高、低壓室布置合理緊湊，操作、維修方便，高壓開關設備具有防誤操作聯鎖功能。變壓器根據用戶要求，可從軌道上方便地進出于變壓器室大門，且變壓器根據用戶要求，可從軌道上裝有迷宮式通風裝置。各室均沒有自動照明裝置，另外高、低壓開關設備所選元件住能可靠、操作簡單、維修方便。變電站的項蓋為雙層隔熱結構，減少陽光輻射作用，四周檐下有通風孔，與各功能室內形成對流作用，以便通風散熱。底座為型鋼結構，有足夠的強度和鋼性。

采用自然通風和強迫通風兩種方式，使通風冷卻性能良好。變壓器室有溫控儀，能自動控制變壓器溫度，保證變壓器滿負荷運行。

根據不同的使用環境和使用條件，可選用不同的結構形式和材料，滿足不同的使用要求和保證變電站的正常運行。變電站外殼可用非金屬建筑材料、普通鋼板、不銹鋼鋼板、鋁合金板、彩鋼復合板等材料制作，經部分或全部表面的處理后，具備長期戶外使用的條件，確保防腐、防水、防塵性能，使用壽命長，外形美觀。

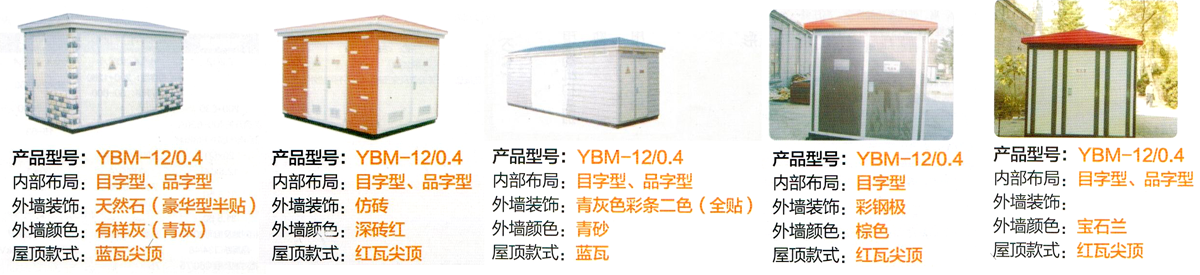

其結構基本形式大致可分為:

非金屬建筑材料或其它材料的景式箱變;用普通鋼板的一般型箱變; 用不銹鋼或鋁合金板的高防腐型箱變;用彩鋼復合板保溫隔熱型箱變;其它結構形

式箱變;進出線方式般為電纜進出線，如有特殊要求，可用其它進出線方式。
