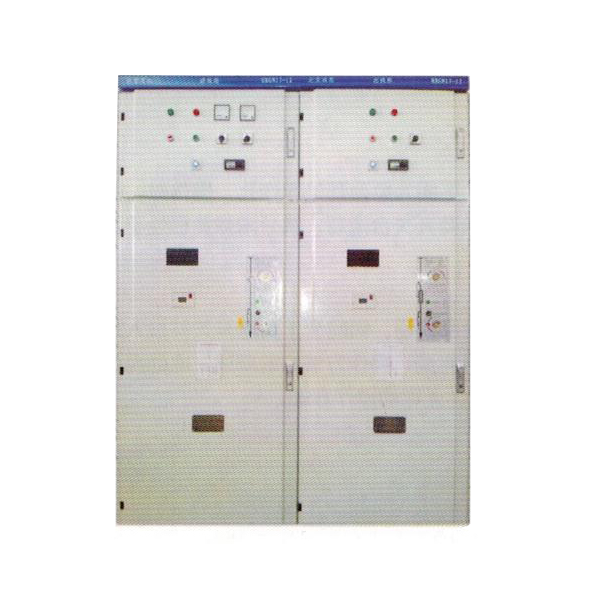

HXGN17-12(2F. R)固定式戶交流金屬封閉環網開關設備

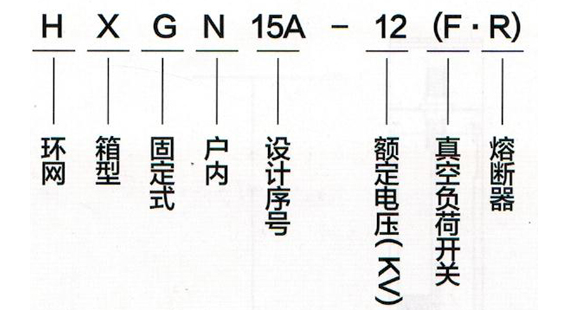

型號含義

產品概述

HXGN-12(F. R)固定式戶內交流金屬封閉環網開關設備(簡稱“環網柜”)，是為城市電網改造和建設需要而生產的新型高壓開關柜。在供電系統中亦作為開斷負荷電流和短路電流以及關合短路電流之用，適用于交流3~10KV、50Hz的配電系統中。廣泛地用于城市電網建設和改造工程、工礦企業、高層建筑和公共設施等，作

為環網供電單元和終端設備，起著電能的分配、控制和電氣設備的保護作用，也可裝在預裝變電站中。本環網柜配用真空負荷開關，彈簧操動機構，該機構既可手動操作，也可電動操作。接地開關和隔離開關配用手力操動機構，本環網柜成套性強、體積小、無燃燒和爆炸危險，具有可靠的“五防”功能。

本產品柜符合GB3906《3.6-40.5KV交流金屬封閉開關設備和控制設備》、GB16926《交流高壓負荷開關一熔斷器組合電器》標準的有關規定。

正常使用條件

1、周圍空氣溫度: -15C~+40C;

2、海拔高度: 1000m及以下;

3、濕度條件:

     日平均相對濕度:≤95%，

     日平均水蒸氣壓力不超過2.2Kpa;

     月平均相對濕度:≤90%，

     月平均水蒸氣壓力不超過1.8Kpa;

4、地震烈度:不超過8度;

5、沒有腐蝕性或可燃性氣體等明顯污染的場所;

注:超出上述正常使用條件時，用戶可與本公司協調解決。

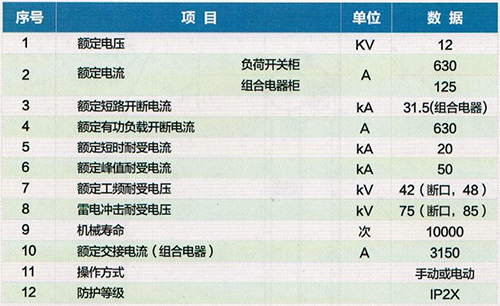

主要技術參數

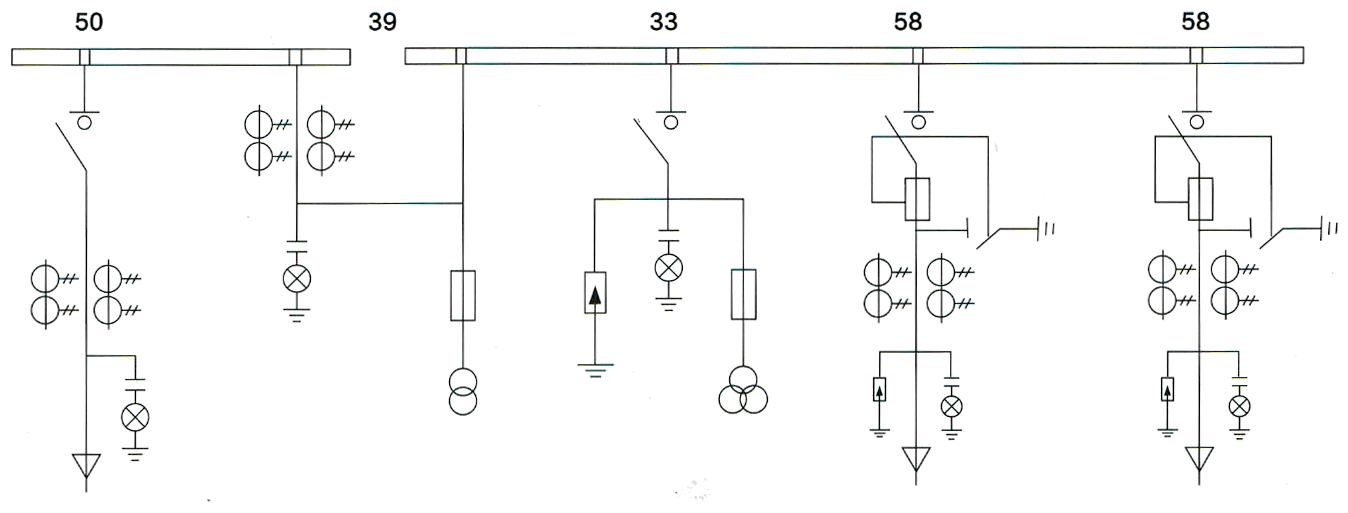

環網供電原理

環網供電一般由三個基體 單元組成(見圖1)進出線柜作為環網單元，當任一線路出現故障時，能及時隔離，并由另一-單元保證用戶變壓器支路連續供電。用戶回路環網柜對變壓器起著保護和隔離作用，便于維護檢修。

環網柜可任意延展，并可根據用戶要求由基本單元構成多種組合方案。

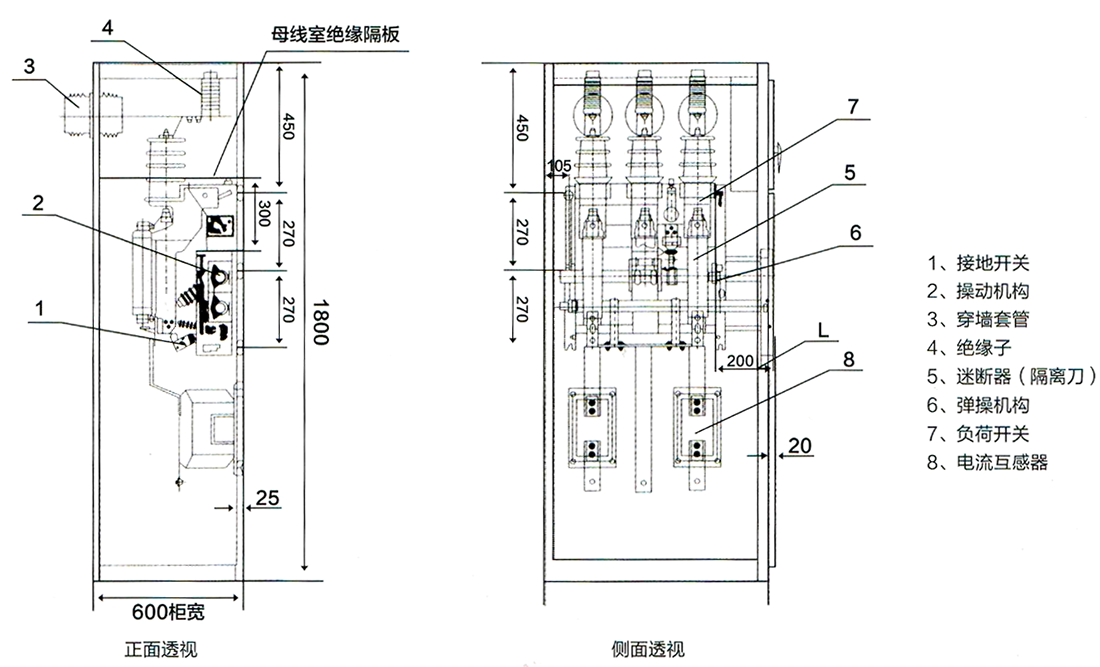

結構特點

1、結構性能特點

    1)環網柜正面操作

    a.環網柜采用8MF型材組裝，全構架安裝模數孔E=20mm。

    b.環網柜主配FZN2 1-12D型負荷開關或FZRN21-12D型熔斷器組合電器，該型電器帶有隔離開關、真空負荷開關、接地開關，且隔離開關及接地開關均有明顯斷口。

    c.隔離開關、真空負荷開關、接地開關、柜門具有完善可靠的機械聯動、聯鎖裝置，能防止誤操作，并確保安全維護;

    d.可手動、電動操作;

    e.計量柜的柜門、儀表]設有鉛封銷子;

    f.熔斷器組合電器柜、熔管帶有撞針。短路情況下，撞針撞擊跳閘機構，實現快速開斷，能保護電器設備。

    2)環網柜側面操作

    a.環網柜主配FN12-12、FN12-12RD壓氣式負前開關;

    b.以負荷開關倒裝實現電纜下進線功能;

    c.負荷開關自帶與柜體門聯鎖機構;

    d.接地開關額定峰值耐受電流(動穩定電流)50kA,斷口開距大于140mm,可視的接地刀分閘狀態，并與負荷開關可靠的機械聯鎖機構。

2、“五防”閉鎖功能

    1)送電操作:只有當柜本門關閉并鎖定，操作接地開關到“打開”位置，才能操作負荷開關至合閘位置。

    2)停電操作:當負荷開關處于隔離位置，才能關合接地開關，接地開關處于合閘位置時，插入絕緣隔板到位，才能打開柜門。

    3)真空滅弧室與隔離刀有可靠的聯鎖，而隔離刀與接地刀互為聯動，并與柜門聯鎖，絕緣隔板與柜門也有聯鎖。

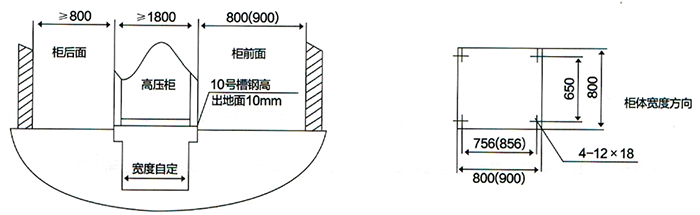

環網柜安裝尺寸

訂貨須知

訂賃時須提供下列資料:

1、主電路方案、編號或主電路組合排列圖。

2、輔助電路電氣原理圖及控制回路電壓。

3、開關設備平面布置圖。

4、如需非標主電路及線路方案，可委托本公司設計、生產。

5、其它特殊使用條件。
