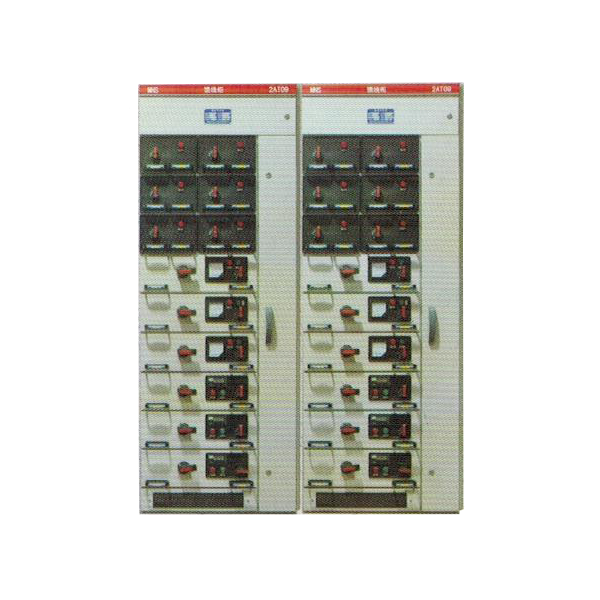

MNS低壓抽出式開關柜

產品概述

MNS是一種模塊化、多功能的低壓配電柜，應用于電廠、石油化工、工礦企業及高層建筑等領域中所有需要高可靠性場合的低壓配電、控制系統。

符號標準: IEC439-1, UTE63-410， GB7251.1等。

使用環境條件

①周圍空氣溫度:上限+40C， 下限10C。

②海拔:≤2000m (若超過海拔2000m訂貨時應說明)。

③周圍相對溫度:日平均值≤95%，月平均值≤90%。

④周圍空氣:沒有明顯的塵埃、煙、腐蝕性或可燃性氣體、水蒸氣或鹽的污染。

⑤無經常性劇烈震動或常年腐蝕場所。

結構特點

MNS柜體結構具有高度的靈活性，柜體內可安裝多種型號及規格元器件。

MNS以提供高水準的可靠和安全性，人性化的設計加強了對人身和設備所需的保護。

MNS設計和所采用的材料均能zui大程度地防止故障電弧的發生，一旦發生故障電弧，也能在短時間內熄滅，符合IEC298附件AA的要求。所選用的塑膠材料不含CFC或鹵素，它具有阻燃或自熄滅的特點。

柜體結構

柜體采用KB型材(模數為25mm)采用三通連接，通過鎖緊自功螺釘和高強度螺栓緊固組裝而成，全部柜架及內層隔板都作鍍鋅鈍化處理，四周門板、護板則作噴塑涂覆。

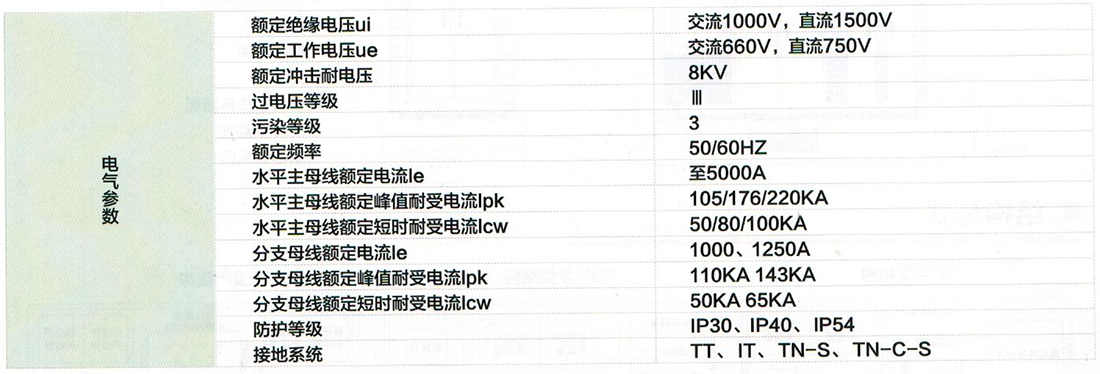

主要技術參數

抽屜式功能單元

①抽屜單元標準規格有8E/4、8E/2、 8E、16E、24E(E =25mm)五個規矩，額定電流至400A,每臺裝置可以配置9個8E單元抽屜或36個(8E/4)抽屜。

②抽屜內設有機械聯鎖裝置，通過操作手柄和大聯鎖可準確地將抽屜定位在連接/試驗/分離/移出等位置，并可在不同位置分別用掛鎖進行鎖定。

③當斷路器合閘時，聯鎖機構鎖定抽屜禁止移動，確保操作安全性。

④操作過程中需整定或檢查抽屜內部情況要打開抽屜面板，可用解鎖工具將面板打開。

⑤各抽屜單元完全獨立隔離，同規格的抽屜可靈活的互換。

⑥抽屜單元上均裝有專用導軌及滾輪，可保證抽屜進出輕松、靈活。

母線系統

①開關柜的主母線布置在主母線隔室內，可置于柜后或柜頂(后出線時主母線須置于柜頂)置于柜后可分為上、下

層布置。

②單層主母線每相母線由2條母線組成，適用于2500A及以下，超過2500A時主母線為雙層布置，每相母線由4條母線組成(額定電流可達4000A)兩層主母線的截面大小可以不相同，且主母線和分支母線連接時不須打孔。

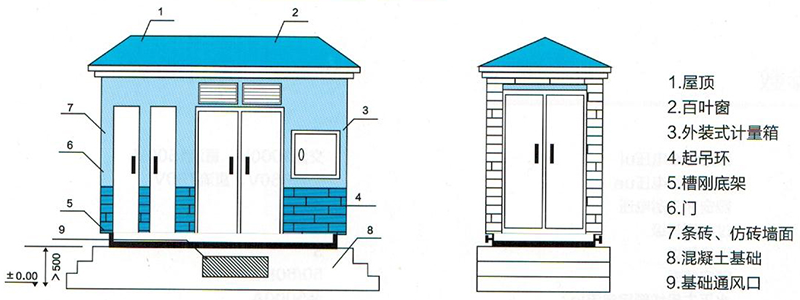

常用非金屬箱式變電站體示意圖

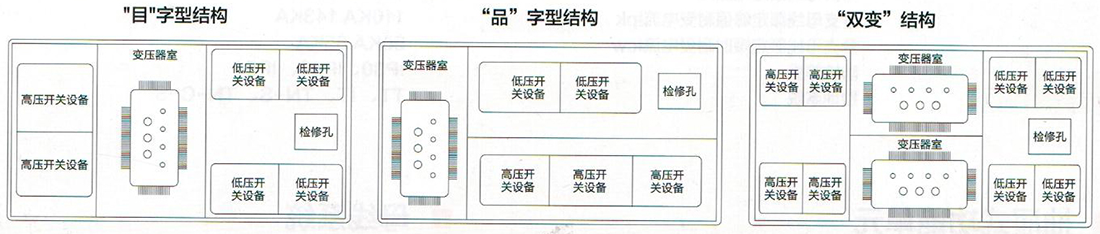

結構型式

“地面型”非金屬箱式變電站土建基礎圖

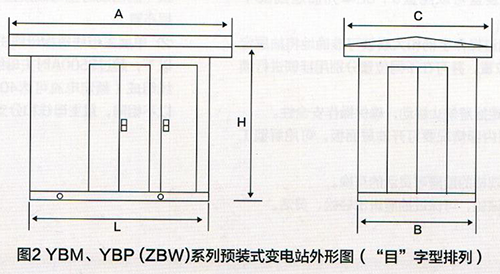

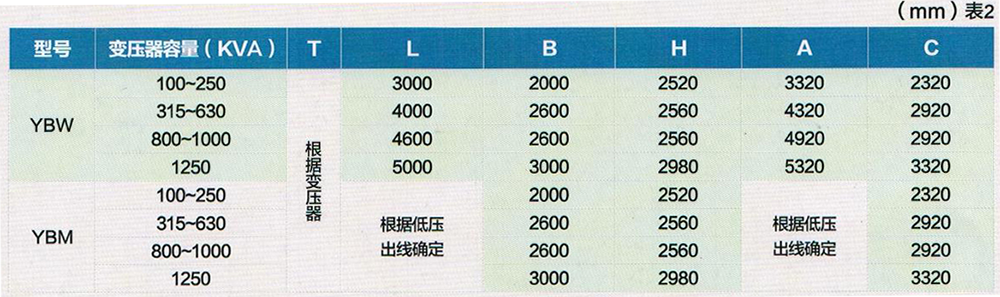

外形尺寸
