各種3D軟件如何導出STL文件（AutoCAD、3DMax、ProE和Rhino等軟件）

STL格式是3D打印約定俗成的格式，更常用到的也是這種格式，很多時候你需要3D打印的時候，3D打印廠家也會要求客戶提供STL格式的3D立體圖文件。所以必要的時候需要用到3D設計軟件去進行格式轉換，但很多人只會一種3D軟件，用其他軟件就不知道怎么轉了。這里總結一下大家常用的3D軟件如何導出STL格式，希望對大家有所幫助。

一、軟件：Alibre

        1. 文件-File

        2. 導出-Export

        3. 保存為-Save As > STL

        4. 輸入文件名-Enter File Name

        5. 保存-Save

二、軟件：Ashlar-Vellum

        1. 文件-導出 File > Export…

        2. 選擇STL導出格式-Select STL Export Type

        3. 選擇二進制選項并點OK - Set Export Options to Binary > OK

        4. 輸入文件名 Enter Filename

        5. 保存 Save

三、軟件：AutoCAD

         您的設計必須是三維實物，并且坐標值都為正

        1. 保證目標是正空間（坐標值為正）

        2. 在命令行輸入“FACETRES”

        3. 輸入1到10之間一個數，1表示低分辨率，10表示高分辨率

        4. 在命令行輸入 “STLOUT”

        5. 選擇目標模型

        6. 輸入"Y"表示輸出二進制

        7. 輸入文件名-保存

四、軟件：Autodesk Inventor

       1. 保存為 Save Copy As

        2. 選STL Select STL

        3. 選項選擇高 Choose Options > Set to High

        4. 輸入文件名 Enter Filename

        5. 保存 Save

五、軟件：CADKey

        1. 從Export（輸出）中選擇Stereolithography（立體光刻）

        2. 輸入文件名

        3. 點OK

六、軟件：Catia

        1.選擇STL命令

        2. 最大Sag=0.0125 mm

        3. 選擇要轉化為STL的零件

        4. 點擊YES, 選擇輸出

        5. 輸入文件名輸出stl文件

七、軟件：I-DEAS

       1. 文件 File > 輸出 Export > 快速成型文件 Rapid Prototype File > OK

        2. 選擇要導出的模型 Select the Part to be Prototyped

        3. 選擇成型設備 Select Prototype Device > SLA500.dat > OK

        4. 設置絕對面片精度到0.000395 Set absolute facet deviation to 0.000395

        5. 選擇二進制 Select Binary > OK

八、軟件：IronCAD

       1. 右鍵點擊要輸出的零件Right Click on the part

        2. 零件性質 Part Properties > 生成 Rendering

        3. 設置面片表面光滑到150 Set Facet Surface Smoothing to 150

        4. 文件 File > 輸出 Export

        5. 選擇STL文件 Choose .STL

九、Mechanical Desktop

     使用AMSTLOUT命令輸出STL文件

        1.Angular Tolerance（角度差）-- 設定相鄰面片間的最大角度差值，默認15度，減少可以提供STL文件的精度

        2.Aspect Ratio（形狀比例）--該參數控制三角面片的高度比。1標志三角面片的高度不超過寬度。默認值為0，忽略。

        3.Surface Tolerance（表面精度）--控制三角面片的邊與實際模型的最大誤差。設定為0.0000,將忽略該參數。

        4.Vertex Spacing（頂點間距）--控制三角面片邊的長度。默認為0.0000，忽略。

十、軟件： ProE / ProEngineer

        1. 文件 File > 輸出 Export > 模型（或文件）Model (or File > Save a Copy)

        2. 選擇STL格式 Set type to STL

        3. 設置弦高（chord height）為0。然后該值會被系統自動設定為可接受的最小值。

        4. 設置角度控制為1

        5. 選擇文件名

        6. OK

十一、ProE Wildfire

       1. 文件 File > 保存為 Save a Copy > 模型Model

        2. 選擇STL格式 Change type to STL (*.stl)

        3. 設置弦高（chord height）為0。然后該值會被系統自動設定為可接受的最小值。

        4. 設置角度控制為1.5

        5. 選擇文件名

        6. OK

十二、Rhino

       1. File > Save As Select File Type > STL

        2. 輸入 STL 文件的名稱

        3. 保存 Save

        4. 選擇 Binary STL Files（二進制STL文件）

十三、SolidDesigner

       1. File > Save

        2. 選擇文件類型 File Type > STL

        3. 選擇 Data

        4. 點擊 OK

十四、ScanIP

       1. File > Export > STL…

        2. 選擇導出部分和導出部分的設置

        3. 導出 Export

        4. 輸入文件名

        5. 保存 Save

十五、SolidEdge

         1. File > Save As

        2. 將保存文件格式設置為STL

        3. 點擊選項Options

        4. 將轉換容忍度Conversion Tolerance設置為0.0254mm

        5. 將表面二維角度Surface Plane Angle 設置為 45.00

        6. 保存Save

十六、SolidWorks

       1. 文件 File > 保存為 Save As

        2. 選擇STL后綴

        3. 選項 Options > 分辨率 Resolution > 高 Fine > OK

        4. 保存 Save

十七、Think3

        1. File > Save As

        2. 將保存文件類型設置為STL

        3. 保存 Save

十八、Unigraphics

        1. File（文件） > Export（輸出） > Rapid Prototyping（快速原型）->設定類型為Binary（二進制）

        2. 設定Triangle Tolerance（三角誤差）為0.0025

        3. 設定Adjacency Tolerance（鄰接誤差）為0.12

        4. 設定Auto Normal Gen（自動法向生成）為On（開啟）

        5. 設定Normal Display（法向顯示）為Off（關閉）

        6. 設定Triangle Display（三角顯示）為On（開啟）

十九、 3DMax

        1.選中模型;

        2.文件-導出-格式選擇STL

        3.OK

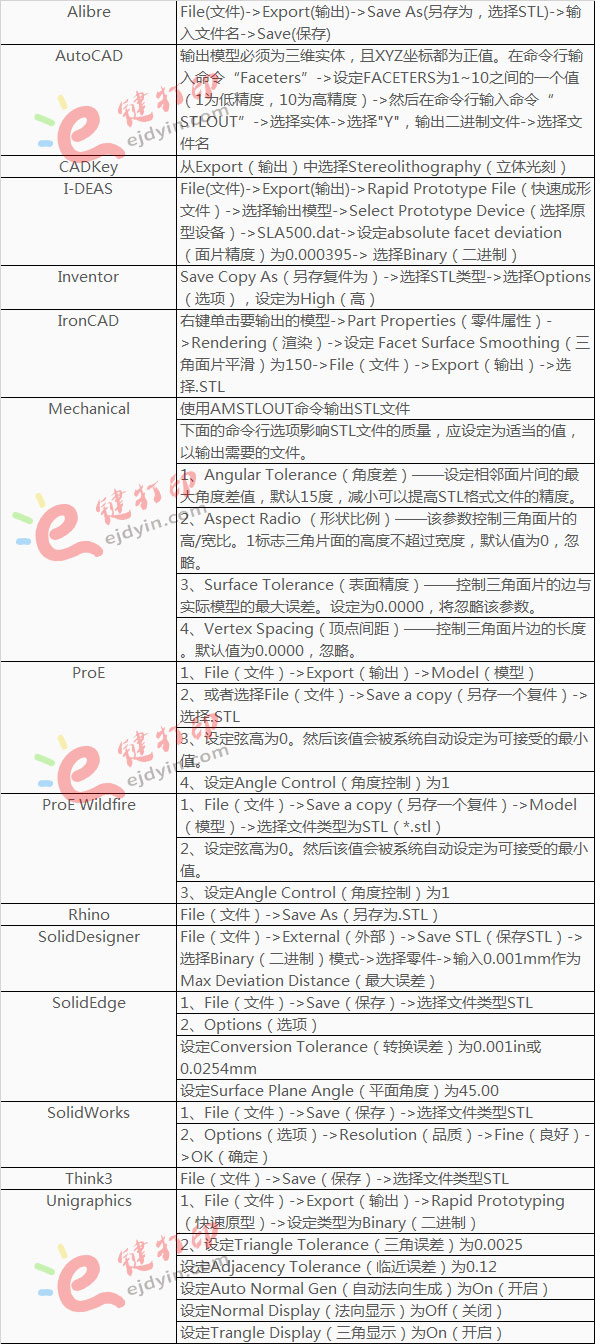

大家也可以把上面這張圖存起來，方便需要的時候用到。
